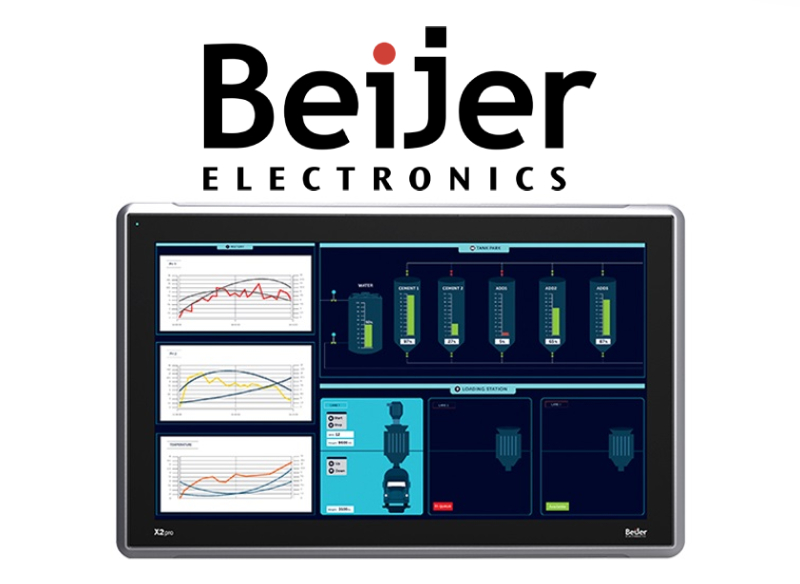

Beijer X2 pro 21 (iX runtime bulunan X2 pro)
Beijer X2 pro 21 (iX çalışma zamanı X2 pro ile): X2 pro operatör paneli; ARM Cortex-A9 işlemcisi, alüminyum gövdesi ve geniş bağlantı seçenekleriyle yüksek performanslı endüstriyel uygulamalar için tasarlanmıştır.
Uygulamaya uygun ürün seçimiMühendislik ve teknik danışmanlık
Bu ürün için teklif alınTeknik ekibimizle görüşün · +90 546 425 20 69X2 Pro - Yüksek performans HMI'lar
X2 pro ultra kompakt 4 inç panellerden daha ileri uygulamalar için tasarlanmış 21 inç panellere kadar yüksek performanslı endüstriyel panellere sahiptir. Yüksek performans sağlayan güçlü ARM Cortex A9 işlemcilere sahip bütün ürünler en yeni ekran teknolojisi ve geniş bağlantı seçenekleri ile bütün otomasyon ihtiyaçlarınızı karşılar.
X2 pro ayrıca endüstriyel ortamlarda HTML5 web teknolojilerinden yararlanmak isteyen kuruluş ve kişiler için kusursuz olan bir dizi HMI ürününü kapsar. X2 web HMI ürünleri hiçbir dönüştürme veya yeniden tasarım gerektirmeden aynı içeriğin mobil, tablet gibi farklı platformlarda aynı şekilde görselleştirilmesini sağlar.
Güçlü ARM Cortex-A9 işlemci |
|
Güçlü tek veya iki çekirdekli ARM Cortex-A9 işlemciler zorlu uygulamalarda hızlı ekran geçişleri ve program yürütme imkanı sunar. |
Sağlam Alüminyum Kasa |
|
IP65, NEMA 4X/12 ve UL Tip 4X/12 ön kısma sahip sağlam alüminyum kasa. Doğrudan yağmur, kar ya da yüksek basınçlı su, kir ve toza karşı dayanıklıdır. |
Geniş Çalışma Sıcaklığı |
|
Geniş -10°C - +60°C çalışma sıcaklığı aralığı çoğu sektörün taleplerini karşılar. |
Geniş Ekran Biçimi |
|
X2 paneller geleneksel 4:3 kare en boy oranının yerini alacak şekilde tasarlanmış geniş ekran biçimi sunar. |
SD Bellek Kartı |
|
Kart girişi ve USB bağlantısı akıllı bellek genişletme, proje yedekleme ve uygulama yükleme için panelin arkasındaki kapağın arkasında yer alır. |
- Tam 1920 × 1080 piksel HD çözünürlük (16:9)
- TFT-LCD dokunmatik ekran
- 1.5 GB uygulama belleği
- Ethernet 2x100 Mbit
- 0°C ila +50°C çalışma sıcaklığı
- CE, FCC, KCC, UL onayları
Teknik bilgiler
| Genel açıklama | |
|---|---|
| Parça numarası | 640009505 |
| Ürün yaşam döngüsü durumu | Aktif |
| Garanti | 2 yıla kadar |
| Sertifikalar | |
| Genel | CE, FCC, KCC |
| Güvenlik | UL 61010-1, UL 61010-2-201, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-201 |
| Mekanik | |
| Mekanik boyutlar |
556 x 347 x 65mm Pano montajı, VESA 75 x 75 1 milyon parmakla dokunma işlemi |
| Dokunmatik türü | Rezistif |
| Pano kesim ölçüsü | 539 x 331mm |
| Ağırlık | 7.38 kg |
| Gövde malzemesi | Toz boyalı alüminyum, gri |
| Güç | |
| Giriş gerilimi | 24 V DC (18 ila 32 VDC) CE: Güç kaynağı IEC 60950 ve IEC 61558-2-4 gerekliliklerine uygun olmalıdır. UL ve cUL: Güç kaynağı sınıf II güç kaynağı gerekliliklerine uygun olmalıdır. |
| Güç tüketimi (maks.) | 45.6W |
| Giriş sigortası | Dahili DC sigorta |
| Donanım platformu | X2 |
| CPU | i.MX6Quad, dört çekirdekli ARM Cortex-A9 1.0GHz 1MB L2 önbellek |
| RAM | 2 GB |
| FLASH | 2GB SSD(eMMC), uygulama için 1.5GB boş alan |
| Ekran | |
| Ekran köşegeni | 21.5 inç köşegen |
| Çözünürlük | 1920x1080 piksel |
| Arka aydınlatma | LED arka aydınlatma |
| Arka aydınlatma ömrü | 50000 saat |
| Arka aydınlatma parlaklığı | 250 cd/m2 |
| Arka aydınlatma kısma | Endüstriyel parlaklık kısma |
| Ekran türü | LED arka aydınlatmalı TFT-LCD |
| Dijital giriş/çıkış | |
| Dijital çıkış | 2xDO katı hal rölesi, 0.5A@24VDC |
| Seri haberleşme | |
| Seri port sayısı | 1 adet 9 pinli DSUB portu |
| Seri port 1 | RS 232 (RTS/CTS) |
| Seri port 2 | RS422/485 |
| Seri port 3 | RS485 (yalnızca COM 2, RS485 ise) |
| Ethernet haberleşmesi | |
| Ethernet portu sayısı | 2 |
| Ethernet portu 1 | 1x10/100 Base-T (ekranlı RJ45) |
| Ethernet portu 2 | 1x10/100 Base-T (ekranlı RJ45) |
| CAN haberleşmesi | |
| CAN portu sayısı | 2 |
| CAN portu 1 | 0.5 MBit |
| CAN portu 2 | 0.5 MBit |
| Genişletme arayüzü | |
| Genişletme portu | Evet, ciX genişletme modülü |
| SD kart | SD ve SDHC |
| USB | 2xUSB 2.0 500mA |
| Ortam koşulları | |
| Çalışma sıcaklığı | 0°C ila +50°C |
| Depolama sıcaklığı | -20°C ila +60°C |
| Darbe | IEC60068-2-27'ye göre 15g, yarım sinüs, 11ms |
| Titreşim | IEC 60068-2-6, Test Fc'ye göre 1g |
| Ön yüz sızdırmazlığı | IP65, NEMA 4X/ 12 ve UL 50E Tip 4X/ 12 |
| Arka yüz sızdırmazlığı | IP20 |
| Nem | %5 – %85 yoğuşmasız |
| Rakım (maks.) | < 3000m |
